變壓器是輸配電的基礎設備,廣泛應用于工業、農業、交通、城市社區等領域。我國在網運行的變壓器約1700萬臺,總容量約110億千伏安。變壓器損耗約占輸配電電力損耗的40%,具有較大節能潛力。加快高效節能變壓器推廣應用,對提升能源資源利用效率,推動綠色低碳和高質量發展具有重要意義。

?

SCB9干式變壓器應該淘汰

電力變壓器的能效指標必須按國標GB20052執行,這是關于電力變壓器能效限定值及能效等級的一部強制性執行的標準。此標準的最新版本是GB20052-2020《電力變壓器能效限定值及能效等級》(簡稱“新國標”),自2021年6月1日起執行。


SCB9干式變壓器的能效指標是否滿足GB20052-2020的要求呢?


表:SCB9損耗限定值與GB20052-2020能效3級限定值的比較

變壓器容量
kVA

項目

SCB9
GB/T10228-2008

GB 20052-2020
3
(NX3)

差值

百分比

2500

空載損耗
W

4000

2880

-1120

-28.00%

負載損耗
W (145)?

19460

18450

-1010

-5.19%

2000

空載損耗
W

3400

2440

-960

-28.24%

負載損耗
W (145)?

16370

15560

-810

-4.95%

1600

空載損耗
W

2760

1960

-800

-28.99%

負載損耗
W (145)?

13270

12580

-690

-5.20%

1250

空載損耗
W

2350

1670

-680

-28.94%

負載損耗
W (145)?

10980

10370

-610

-5.56%

1000

空載損耗
W

1990

1415

-575

-28.89%

負載損耗
W (145)?

9210

8760

-450

-4.89%

800

空載損耗
W

1710

1215

-495

-28.95%

負載損耗
W (145)?

7880

7460

-420

-5.33%

630

空載損耗
W

1460

1040

-420

-28.77%

負載損耗
W (145)?

6750

6400

-350

-5.19%

?從上表可以看出,SCB9干式變壓器的空載損耗和負載損耗值大于新國標3級能效限定值要求,已經不能滿足新國標3級能效限定值的要求。


為了落實執行新國標,工業和信息化部、市場監管總局、能源局綜合司聯合制定了《變壓器能效提升計劃(2021-2023年)》。此文件明確指出“禁止企業生產、銷售低于國家能效標準要求的變壓器”。從前文可知道,SCB9干式變壓器屬于低于國家能效標準要求的變壓器,因此,SCB9干式變壓器已經被禁止生產和銷售。同時,文件還指出“推動企業實施節能技術改造,加快淘汰不符合國家能效標準要求的變壓器”,即要求企業通過實施節能技術改造的方式,淘汰SCB9干式變壓器。

?

淘汰SCB9干式變壓器的社會價值


綠色發展是當前社會發展的主題,碳達峰碳中和是全社會努力奮斗的目標。要實現此目標,必須淘汰高能耗電力變壓器,推廣使用綠色節能變壓器。下表說明了使用SJCB18硅橡膠變壓器替換SCB9干式變壓器所獲得的節能減排收益。

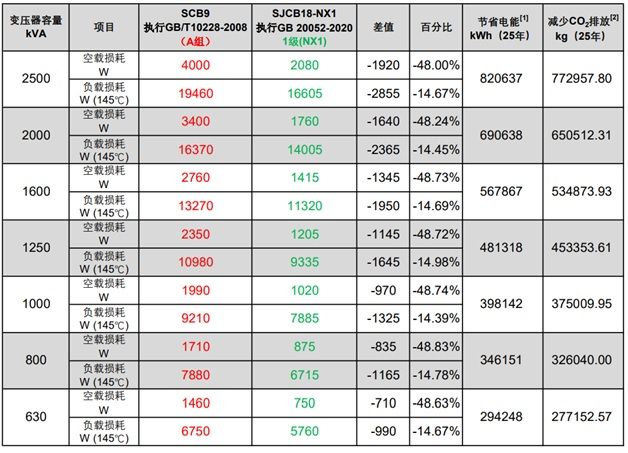

表:SJCB18硅橡膠變壓器與SCB9干式變壓器節能減排收益比較

scb9改造收益

[1]:按照80%負載率,年運行時間8760h計算

[2]:按照2019年度減排項目中國區域電網基準線排放因子值(華北區域電網:0.9419 tCO2/MWh)計算。



從上表我們可以看出,1臺2500kVA的SJCB18硅橡膠變壓器和SCB9干式變壓器比較,在全壽命周期內,SJCB18硅橡膠變壓器可節約電能820637kWh,減少CO2排放約773噸(772958kg)。


同時,SJCB硅橡膠變壓器在產品制造階段,比SCB環氧樹脂變壓器更節能;當變壓器壽命終結后的產品回收環節,SJCB硅橡膠變壓器也更加綠色。(請參考與此部分內容相關的其他文獻資料)


因此,使用綠色節能變壓器替換SCB9干式變壓器可以節能減排,有助于實現碳達峰碳中和目標。

?

結論:

為了人類社會綠色發展,實現碳達峰碳中和目標,加快淘汰SCB9干式變壓器,推廣使用綠色節能變壓器具有非常重要的意義。

??

參考文獻:

[1]?中國標準化研究院,特變電工衡陽變壓器有限公司,特變電工股份有限公司.GB 20052-2020?電力變壓器能效限定值及能效等級[S].?北京:中國標準出版社,2020.

[2]中國政府網.?工業和信息化部辦公廳、市場監管總局辦公廳、國家能源局綜合司關于印發《變壓器能效提升計劃(2021-2023年)》的通知[EB/OL].2020-12-22.

[3]?上海正爾智能科技股份有限公司.?電能質量解決方案. Z-Tech-ZHENGER-0210529A
